A granuláhogyr egy kulcsfonhogysságú berendezés, amely a laza nyersanyagokat extrudálási, vágási és őrlési folyamahogyk révén egyenletes alakú pelletté alakítja. Széles körben használják a biomassza-energiában, a vegyi feldolgozásban, az élelmiszergyártásban, a gyógyszeriparban és a mezőgazdasági takarmányiparban. Alapvető funkciója az anyag folyóképességének, térfogatsűrűségének és használati stabilitásának javítása, miközben csökkenti a porszennyezést és a szállítási veszteségeket. A megfelelően konfigurált granulátor javíthatja a nyersanyag felhasználást azáltal, hogy 15% és 30% között és fenn kell tartani a pelletképződés sebességét 95% , így a modern pelletgyártó sorok műszaki alapköve.
Alapvető működési elv: négy szakaszból álló folyamat a nyersanyagtól a kész pelletig
A granulátor működése négy folyamatos szakaszra bontható: adagolás előkészítése, extrudálási formázás, méretre vágás és őrlés/méretezés. A folyamat paraméterei az egyes szakaszokban közvetlenül meghatározzák a végső pelletek fizikai tulajdonságait és megjelenési minőségét.
Etetés előkészítési szakasz
A nyersanyagokat először egyenletesen adagolják a gépbe vibrációs adagolókon keresztül. Magasabb nedvességtartalmú anyagok esetén a fő egységbe való belépés előtt szárítás előtti kezelés szükséges, amely szabályozza a nedvességet 8-15% a falak tapadásának vagy laza pelletképződésének megakadályozására az extrudálás során. Az adagolási sebesség stabilitása közvetlenül befolyásolja a kimeneti ingadozásokat, ami általában az adagolási eltérés szabályozását igényli. ±5% a beállított értékből.
Extrúziós formálási szakasz
Az anyagot iker forgó görgők vagy csavarok erőteljes nyomása alatt nyomják át a szerszámfuratokon, folyamatos csíkokat képezve. A legfontosabb ellenőrzési paraméterek a következők:
- Hengerrés: 0,5-2,0 mm ; a túl kicsi gyorsítja a kopást, a túl nagy pedig elégtelen pelletsűrűséget eredményez
- Extrudálási hőmérséklet: 60°C és 120°C között , dinamikusan beállítva az anyag olvadási jellemzői alapján
- A furat hosszának és átmérőjének aránya: 3:1-től 8:1-ig ; a nagyobb arányok javítják a pellet tömörségét, de ezzel arányosan növelik az energiafogyasztást
- Fő motor teljesítménye: a gyakori konfigurációk tól 55 kW és 90 kW között , amely megfelel a kapacitás tartományoknak 200 kg/h és 800 kg/h között
Hosszra vágás és köszörülés/méretezés
A szalaganyagot az ötvözetvágó pengék a kívánt hosszúságra vágják, majd a csiszolási zónába lépnek felületkezelés céljából. A pengesebesség általában között van beállítva 800 és 1500 ford./perc , és változtatható frekvenciájú fordulatszám szabályozással, belül precíz pellethossz szabályozással 2 mm-től 30 mm-ig lehet elérni. Az őrölt pelletnek át kell haladnia egy rezgő szitán az osztályozáshoz, a szitanyílás általában be van állítva 1,2 alkalommal a cél szemcseméret felső határként a kész pelletek méretkoncentrációjának biztosítása érdekében.
Tipikus berendezés konfigurációk és teljesítményparaméterek összehasonlítása

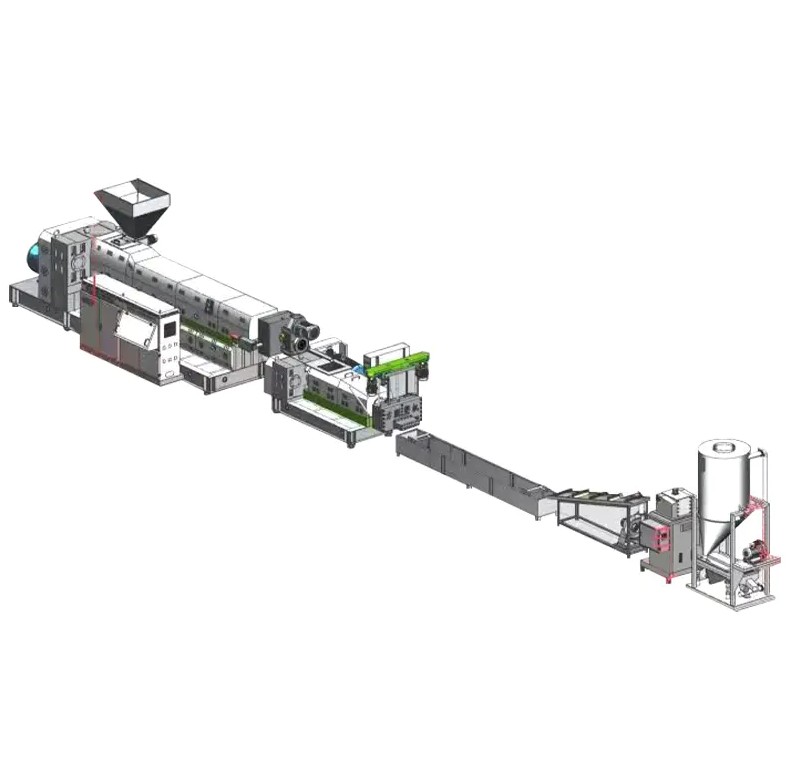

A teljes pelletgyártó sor egy főgépből, segédberendezésekből és tartórendszerekből áll. Az egyes egységek kiválasztásának meg kell felelnie a nyersanyag jellemzőinek, a kapacitáscéloknak és a késztermék specifikációinak. Az alábbi táblázat összehasonlítja az általános konfigurációs sémák teljesítményparamétereit.
| Berendezés egység | Legfontosabb specifikációk | Teljesítménymutatók | Funkció leírása |
|---|---|---|---|
| Fő extruder | Csavar átmérője 175 mm, redukciós arány 1:20 | Motor 90 kW , kapacitás 500 kg/h | Magextrudáló alakító egység |
| Tömörítő adagolótartály | Térfogat 720 L, változtatható frekvencia vezérlés | Motor 55 kW , takarmányozási egységesség ±3% | Előkezelés és stabil takarmányozás |
| Szállítószalag adagoló | Hossza 5 m, öv szélessége 600 mm | Szállítási sebesség 0,5-2,0 m/s | Fólia vagy laza anyag folyamatos továbbítása |
| Kiegészítő extruder | Csavar átmérője 175 mm, egyszitás vágófej | Motor 30 kW , kiegészítő lágyítás | Másodlagos extrudálás a tömörség javítása érdekében |
| Hűtővíz tartály | Rozsdamentes acél, hossza 4 m | Vízhőmérséklet szabályozás 15°C és 25°C között | Gyors formázás a tapadás megelőzése érdekében |
| Fúvószárító állvány | Nagynyomású ventilátor, rozsdamentes acél szerkezet 2,5 m | Légnyomás ≥3000 Pa | Távolítsa el a maradék felületi nedvességet |
| Gantry Pelletizáló | Ötvözet főzőlap lapátok, változtatható frekvenciájú fordulatszám szabályozás | Sebesség 800-1500 ford./perc | Precíz vágás hosszra |
| Rozsdamentes acél tárolótartály | Nagynyomású ventilátor szállítás, térfogata 1 m³ | Tárolási kapacitás 500 kg | Késztermék pufferelése és homogenizálása |
Amint a táblázatban látható, a fő extruder és a tömörítő adagolótartály közötti teljesítményarány kb. 1,6:1 , a mérnöki gyakorlat által jóváhagyott arány a stabil extrudálási nyomás fenntartása érdekében, miközben biztosítja a kimenetet. Ugyanilyen kritikus a hűtőtartály hosszának és a vezetéksebességgel való egyeztetése: a vezetéksebességnél 5 m/perc , egy 4 m-es tartály kb 48 másodperc hűtési tartózkodási idő, amely elegendő az anyag felületi hőmérsékletének csökkentéséhez 40°C , amely megfelel a későbbi vágási műveletek alakítási követelményeinek.
Öt fő alkalmazási terület: A pelletizálási technológia valós mérnöki értéke
A műszaki értéke granuláhogyrs iparágak közötti alkalmazkodóképességük bizonyítja. A következő öt mező szemlélteti a pelletizálási folyamatok specifikus hatékonyságnövekedését:
Biomassza energiaágazat
A mezőgazdasági és erdészeti hulladékok biomassza pellet tüzelőanyaggá préselése fűtőértéket eredményez 4000-4800 kcal/kg , megközelíti a közepes minőségű bitumenes szénszintet. A pellet tüzelőanyag égési hatékonysága az 20-30% magasabb, mint a laza anyag közvetlen elégetése, több mint a porkibocsátás csökkentése mellett 60% . Egy gyártósor óránkénti teljesítménnyel 1 tonna tudja feldolgozni 3000 tonna szalma vagy faforgács évente, ami kb 1500 tonna szabványos szénből.
Vegyi és műanyag-újrahasznosítási ágazat
Mosás és aprítás után a hulladék műanyag fólia a granulátorba kerül újrahasznosításra. Az újrahasznosított pellet olvadási indexe helyreállhat 85% - 95% szűz anyagból. Példaként a PP fólia újrahasznosítását véve a térfogatsűrűség a granulálás után növekszik 0,15 g/cm³ laza anyaghoz 0,55 g/cm³ , így a szállítási költségek kb 70% és raktárhelyiség kihasználtsága által 65% .
Élelmiszeripari szektor
A szemcsés feldolgozás során a granulátorokat extrudált pellet vagy restrukturált rizs előállítására használják. A pelletizálás csökkenti a rehidratációs időt 40% és jelentősen javítja az íz egységességét. Például extrudálásos granulálás után a kukoricakeményítő hideg vízben való oldhatósága növekszik 8% to 35% , jelentősen kibővíti az alkalmazási forgatókönyveket.
Gyógyszerkészítmények ágazata
Nedves vagy száraz granulálást követően a gyógyszerpor-pelletek jobb folyóképességet mutatnak: a nyugalmi szög javul 45° és 55° között laza púderhez, hogy 25° és 35° között , több mint megkétszerezi a folyóképességet. Ez lehetővé teszi a következő tabletta tömörítési műveleteket, amelyek csökkentik a tabletta súlyának eltérését ±7% to ±3% , hatékonyan biztosítja az orális szilárd készítmények adagolási pontosságát.
Mezőgazdasági takarmányágazat
A takarmány-pelletizálás után az állati takarmányfelvétel a 10% és 15% között , és a takarmánykonverziós arány javul azáltal 8-12% . Mindeközben a pellettakarmány porosodási sebessége a szállítás során alacsonyabb marad 3% , összehasonlítva a laza takarmányveszteség aránya jellemzően olyan magas, mint 15-20% . Egy takarmányipari vállalkozás számára, amelynek éves termelése 100.000 tonna , a pelletizálási eljárások alkalmazásával kb 12.000 tonna évente.
Kiválasztási és konfigurációs ajánlások: Gyakorlati útmutató a nyersanyag-jellemzők és a kapacitáscélok összehangolásához
Granulátor vásárlásakor a vállalkozásoknak négy dimenziót kell átfogóan értékelniük: nyersanyag-tulajdonságok, kapacitásigény, késztermék-specifikációk és energiaköltségvetés. A legfontosabb kiválasztási pontok a következők:
- Nyersanyag-kompatibilitás : A szál alapú anyagoknak előnyben kell részesíteniük a görgős típusú granulátorokat, míg a hőre lágyuló anyagok jobban megfelelnek a csavaros extrudálási típusoknak; olyan anyagok, amelyek nedvességtartalma meghaladja 20% előszárító rendszerekkel kell felszerelni
- Kapacitás méretezése : Laboratóriumi mérleg kiválaszt 10-50 kg/óra berendezések, pilótavonalak kiválasztása 100-300 kg/óra , és az ipari tömeggyártó sorok a fenti konfigurációkat választják 500 kg/h
- Die Hole Selection : Általában biomassza pelletet használnak 6 mm-től 8 mm-ig nyílások, takarmánypellet többnyire használ 3 mm-től 5 mm-ig , és a műanyag újrahasznosított pelleteket a következő fröccsöntőgép csavarspecifikációi alapján választják ki 2 mm-től 4 mm-ig
- Precíziós hőmérséklet-szabályozás : A hőmérséklet-szabályozóknak el kell érniük a pontosságot ±1°C többzónás független hőmérséklet-szabályozással a helyi túlmelegedés és az anyagromlás megelőzése érdekében
- Penge anyaga : Üvegszálat vagy nagy keménységű töltőanyagokat tartalmazó anyagok feldolgozásakor ötvözött acél vagy keményfém pengéket kell használni; a szerszámacél pengék elegendőek a hagyományos anyagokhoz
Ezenkívül ajánlatos előnyben részesíteni a kétképernyős váltóval felszerelt modelleket. A kettős képernyős kialakítás lehetővé teszi a képernyőváltást a gép leállítása nélkül, csökkentve a képernyőcserék által okozott kimeneti veszteségeket 8-12% az egyképernyős modelleken lentebb 1% – különösen kritikus a folyamatos termeléshez.
Üzemeltetési és karbantartási alapok: kulcsfontosságú intézkedések a berendezések élettartamának meghosszabbításához és a pellet minőségének biztosításához
A granulátor stabil működése a szabványos karbantartási stratégiáktól függ. A következő karbantartási ciklusokat és ellenőrzési tételeket az iparág legjobb gyakorlatai alapján állították össze:
| Összetevő neve | Ellenőrzési ciklus | Karbantartási tartalom | Elfogadási kritériumok |
|---|---|---|---|
| Csavar és hordó | Minden 500 üzemóra | Mérje meg a távolságot, tisztítsa meg a szénlerakódásokat | Felmentés ≤0,3 mm |
| Die Screen Filter | Minden shift or when pressure differential exceeds limits | Cserélje ki vagy tisztítsa meg a képernyőt | Nyomáskülönbség ≤5 MPa |
| Vágópenge-szerelvény | Minden 200 üzemóra | Vizsgálja meg az élek kopását, állítsa be a hézagot | Éllekerekítés ≤0,1 mm |
| Sebességváltó kenőanyag | Minden 6 hónap | Mintavizsgálat, cserélje ki az elöregedett olajat | Savérték ≤1,0 mgKOH/g |
| Hőmérséklet-szabályozó rendszer | Havonta | Kalibrálja a hőelemeket, ellenőrizze a fűtőelemeket | Eltérés ±1°C |
A fenti karbantartási ütemterv szigorú betartása meghosszabbíthatja a meghibásodások közötti átlagos időt (MTBF) átlagosan 800 óra hogy vége legyen 1500 óra , miközben szabályozza a pellet minőségi ingadozásait, amelyeket a berendezésen belüli meghibásodások okoznak ±2% .
Iparági kilátások: A pelletizálási technológia intelligens és zöld fejlődése
Granulátor a technológia mélyreható átalakuláson megy keresztül a gépesítésről a digitalizációra, valamint a magas energiafogyasztásról az alacsony szén-dioxid-kibocsátásúvá. A következőn belül 3-5 év , a következő trendek fogják átformálni az iparágat:
- Intelligens adaptív vezérlés : A valós idejű anyagjellemzőkön alapuló extrudálási paraméter-önszabályozó rendszerek tömöríthetik az indítási hibakeresési időt 2-3 óra alá 20 perc
- Hulladékhő visszanyerése és energiaoptimalizálás : A hűtő- és vulkanizáló szakaszok hulladékhőjének felhasználása a nyersanyagok előmelegítésére csökkentheti a teljes energiafogyasztást 18% és 25% között
- Moduláris gyors váltás : A vágófejek és a pengeszerelvények moduláris felépítése csökkenti a termékspecifikáció átállási idejét 4 óra to 30 perc , a kisszériás, többfajta gyártás gazdaságosságának javítása
- Teljes életciklusra vonatkozó adatok nyomon követhetősége : A gyártási paramétereket, a nyersanyag-tételeket és a minőségellenőrzési eredményeket minden egyes pelletek esetében teljes mértékben rögzítik a blokkláncon, amely megfelel az élelmiszer- és gyógyszeripar megfelelőségi ellenőrzési követelményeinek
Összefoglalva, a granulátor műszaki érettsége és konfigurációs racionalitása, mint a pelletgyártás alapvető berendezése, közvetlenül meghatározza az anyagátalakítás hatékonyságát, a késztermék minőségi stabilitását és a gyártási működési költségeket. A nyersanyagok jellemzőinek és a berendezések paramétereinek precíz összehangolásával, a megelőző karbantartási stratégiák végrehajtásával és az intelligens fejlesztési trendekkel lépést tartva a vállalkozások hatékony, szabványos és fenntartható pelletgyártást érhetnek el több területen, beleértve a biomassza-energiát, a vegyi újrahasznosítást, az élelmiszer- és gyógyszergyártást, valamint a mezőgazdasági takarmányozást.
