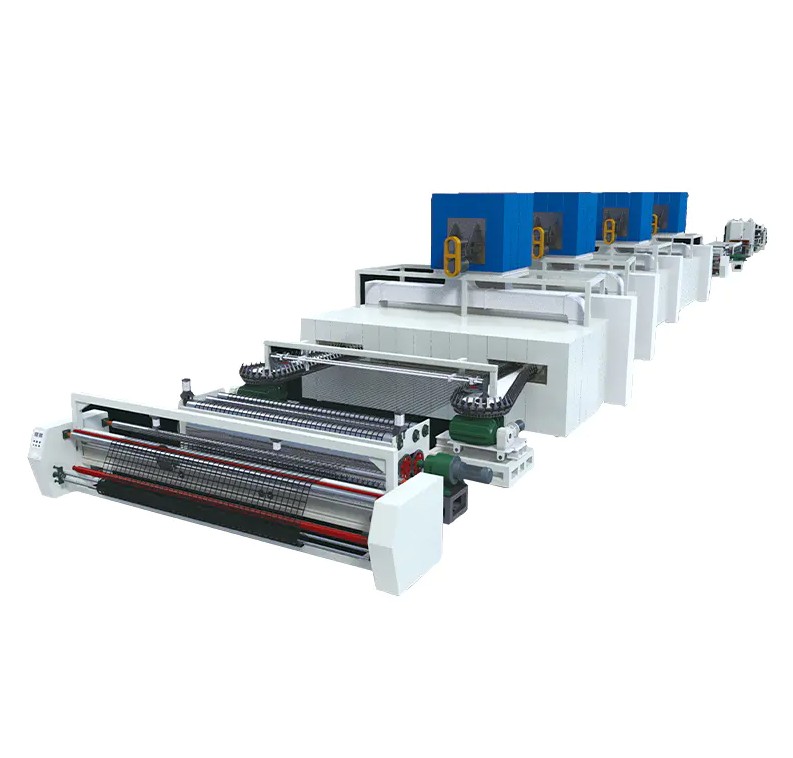

A kétirányú georács gyártósor A polipropilén (PP) vagy polietilén (PE) lemezeket auhogymatizált nyújtási és hegesztési eljárásokkal mindkét irányban nagy szakítószilárdságú rácsszerkezetű anyagokká alakítja. Ez a gyártósor közvetlenül meghatározza a georácsok mechanikai tulajdonságait, méretstabilitását és mérnöki alkalmazhatóságát, így pótolhatatlan gyártási alapja az úterősítési, puha talajkezelési és lejtővédelmi alkalmazásoknak.
Alapvető műszaki elvek és folyamatfolyamat
Nyersanyag extrudálás és lapképzés
A gyártósor a PP vagy PE pellet extruderen keresztül történő hevítésével és olvasztásával kezdődik, amely ezután egy T-szerszámon keresztül egységes lemezeket képez. Az extrudálási hőmérsékletet jellemzően között szabályozzuk 200°C és 240°C , az olvadékáramlási sebesség (MFR) belül maradva 1,5-3,0 g/10 perc hogy biztosítsák a molekuláris láncok rendezett elrendezését a lapokban, megalapozva a későbbi biaxiális nyújtást.
Perforáció és biaxiális nyújtás
A precíziós perforálás után a lap a biaxiális nyújtóegységbe kerül. A hosszirányú nyújtási arány általában a 5-8 alkalommal , míg a keresztirányú nyúlási arány tól 4-6 alkalommal . A nyújtási hőmérséklet belső szabályozásával 120-160 °C , a polimer láncok mindkét irányban erősen orientálódnak, kiváló mechanikai tulajdonságokkal rendelkező rácsszerkezetet alkotva. A tipikus termékek hosszirányú szakítószilárdságot érnek el 30 kN/m és 120 kN/m között és keresztirányú szakítószilárdságai 30 kN/m és 120 kN/m között .
Hőbeállítás és tekercselés
A feszített georács hőkezelésen esik át a belső feszültségek kiküszöbölése érdekében, a beállítási hőmérsékletek általában között vannak beállítva 140 °C és 170 °C időtartamra 2-5 másodpercig . Ezután hűtőhengereken halad át, hogy elérje a szobahőmérsékletet, mielőtt egy automatikus csévélő meghatározott hosszúságúra feltekerné. A teljes gyártósor sebességgel működik 3-8 méter percenként , a termék specifikációitól és a nyújtási arányoktól függően.
Főbb teljesítményparaméterek és mérnöki alkalmazások összehasonlítása
A különböző tervezési forgatókönyvek jelentősen eltérő teljesítménykövetelményeket támasztanak a kétirányú georácsokkal szemben. Az alábbi táblázat felsorolja a termékleírási hivatkozásokat a gyakori alkalmazási területekhez:
| Alkalmazási mező | Szakítószilárdság (kN/m) | hálóméret (mm) | tekercs szélessége (m) | Tipikus alkalmazás |
|---|---|---|---|---|
| Autópálya aljzat megerősítése | 30-60 | 25×25-től 40×40-ig | 3,9 - 5,0 | Aszfaltburkolat fényvisszaverő repedésgátló |
| Vasúti ballaszt stabilizálás | 50-80 | 30×30-tól 50×50-ig | 3,9 - 5,3 | Előtéttel ellátott sín-alballaszt-erősítés |
| Lágy talajkezelés | 80-120 | 40×40-től 65×65-ig | 3,9 - 6,0 | Tengerparti iszapsíkságok és mocsári aljzatok |
| Lejtővédelmi mérnöki szak | 40-80 | 25×25-től 50×50-ig | 3,9 - 5,0 | Hegyi lejtők védelme és támfal megerősítése |
| Hulladéklerakó bezárása | 60-100 | 30×30-tól 50×50-ig | 3,9 - 5,3 | Lezárható fedőréteg stabilizálása |
Hatékonyságnövekedés a gyártósorok automatizálásának fejlesztésével
Modern kétirányú georács gyártósors Teljesen automatizált vezérlést értek el a nyersanyag adagolásától a késztermék tekercseléséig. A hagyományos félautomata berendezésekhez képest az új generációs gyártósorok a következő területeken értek el jelentős áttörést:
- A termelés hatékonysága nőtt 40% - 60% , egysoros éves kapacitással 3000-5000 tonna
- A termék vastagságának egyenletessége belül szabályozott ±0,05 mm , a szakítószilárdság változásával csökkentve ±3%
- A nyersanyag-felhasználás mértéke a fölé javult 95% , élszegélyek újrahasznosításával és újrafelhasználásával 90%
- Az energiafogyasztás csökkent 20-30% , egységnyi termék teljesítményfelvétellel szabályozva 350-450 kWh/tonna
- Az üzemeltetői követelmények csökkentek 50% , csak 2-től 3-ig műszakonként szükséges technikusok a megfigyeléshez
Egy szabványos gyártósor szélessége 5 méter és a tervezési sebesség 5 méter per minute például napi kapacitása elérheti 7-10 tonna (a termék specifikációitól függően) közel kétszerese az öt évvel ezelőtti hasonló berendezéseknek.
Kritikus minőségellenőrzési pontok
Online ellenőrző rendszerek
A csúcskategóriás gyártósorok lézeres vastagságmérőkkel, infravörös hőmérséklet-érzékelőkkel és látásellenőrző rendszerekkel vannak felszerelve, amelyek valós időben figyelik a lemezvastagságot, a nyújtási hőmérsékletet és a rács integritását. Ha a vastagság eltérése meghaladja ±0,08 mm vagy a hőmérséklet rel eltér a beállított értéktől ±5°C , a rendszer automatikusan riaszt és beállítja a folyamatparamétereket.
Késztermék-ellenőrzési szabványok
Minden egyes tételből mintát kell venni és ellenőrizni kell a GB/T 17689 vagy az ASTM D6637 szabványok szerint. Az ellenőrző elemek a következők:
- Hosszanti és keresztirányú szakítószilárdság és nyúlás vizsgálata
- A csomópont szilárdságának vizsgálata (a csomópont lehúzó erejének el kell érnie ≥50N )
- Koromtartalom meghatározása (standard követelmény 2% - 3% )
- Oxidációs indukciós idő (OIT) vizsgálata ( ≥20 perc )
- Méretstabilitási vizsgálat ( ≤2% hőzsugorodási sebesség)
Iparági fejlődési trendek és technológiai fejlődés
A kétirányú georács gyártósorok az intelligencia, a zöld gyártás és a szélesebb szélesség felé fejlődnek. Az iparág jelenlegi technológiai fejlődésének jellemzői a következők:
- Intelligens vezérlés: Integrált PLC és HMI vezérlőrendszerek alkalmazása a nyújtási arány, a hőmérséklet és a sebesség zárt hurkú szabályozása érdekében, a termékminősítési arányok felett stabilizálva 98%
- Szélesebb szélesség fejlesztés: A főbb gyártósorok szélességei a hagyományoshoz képest bővültek 3,9 méter to 5,3-6,0 méter , csökkenti az építési hézagok számát és javítja a telepítés hatékonyságát
- Energiatakarékosság és fogyasztáscsökkentés: Az új elektromágneses indukciós fűtési rendszerek felváltják a hagyományos ellenállásfűtést, ezzel lerövidítve az előmelegítési időt 30% és az energiafogyasztás csökkentése által 15-20%
- Többfunkciós integráció: Egyes gyártósorok integrált ultrahangos hegesztési és felületbevonatolási funkciókkal rendelkeznek, lehetővé téve kompozit georácsok gyártását, és olyan átfogó alkalmazásokra való kiterjesztést, mint például a vízelvezetés és a szivárgás megakadályozása
Az iparági statisztikák szerint a globális geoműanyag-piac mérete várhatóan meghaladja majd 18 milliárd dollár 2026-ra a kétirányú georácsok kb 25-30% . Az ázsiai-csendes-óceáni régió a felgyorsult infrastruktúra-építésnek köszönhetően a kétirányú georács gyártósorok legnagyobb új telepítési volumenével rendelkező régióvá vált, amely éves növekedési ütemet tart fenn. 8-12% .
Beszerzési és karbantartási ajánlások
Felszerelés kiválasztása Kulcspontok
Vásárláskor a kétirányú georács gyártósor , a következő technikai mutatókat kell megvizsgálni:
- A maximális nyújtási arány megfelel-e a termék szilárdsági fokozatának megcélzott követelményeinek
- A hőmérséklet-szabályozó rendszer pontossága eléri-e a határt ±2°C
- Az öntőforma váltási ideje belül szabályozott-e 2 óra több specifikáció közötti rugalmas váltás támogatására
- Teljes hulladék-újrahasznosító és pelletizáló rendszer van-e felszerelve
Napi karbantartás Kulcspontok
A gyártósor hosszú távú stabil működésének biztosítása érdekében a következő karbantartási eljárások javasoltak:
- Minden műszakban tisztítsa meg az extruder szitáját, hogy megakadályozza a szennyeződések eltömődését és az olvadék minőségének befolyásolását
- Hetente ellenőrizze a feszítőgörgő felületének kopását; haladéktalanul javítsa meg, ha a kopás meghaladja 0,1 mm
- Havonta kalibrálja a hőmérséklet-érzékelőket és a vastagságmérőket a pontos észlelési adatok biztosítása érdekében
- Cserélje ki a reduktor kenőolaját, és negyedévente ellenőrizze a lánc feszességét
- Végezzen évente átfogó precíziós ellenőrzést, beleértve a nyújtási arány kalibrálását és az elektromos rendszer szigetelésének tesztelését
